소방시설의 구조원리 - 할론소화설비 요약정리

할론소화설비는 이산화탄소소화설비와 용기 기준이 같다.





축압식 저장용기의 20도씨에서 가스압력

할론 1301 : 2.5MPa 또는 4.2MPa

할론 1211 : 1.1MPa 또는 2.5MPa



충전비

할론 2402 : 가압식 0.51 ~ 0.67, 축압식 0.67 ~ 2.75

할론 1211 : 0.7 ~ 1.4

할론 1301 : 0.9 ~ 1.6

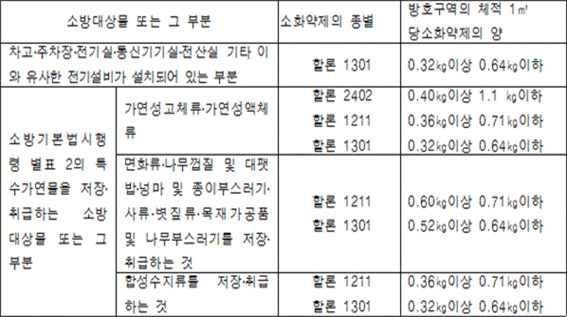

전역방출방식 (소화약제 저장량)

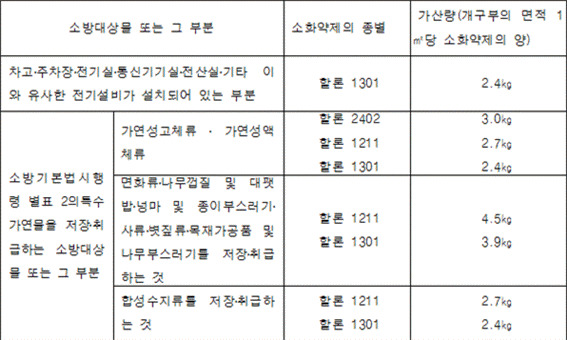

Q = (방호구역체적 x 소요약제량) + (개구부의 면적 x 개구부가산량)

자동폐쇄장치가 있는경우 개구부 계산 X





국소방출방식 (단위체적당 소화약제의 양)

Q = X - Y x a/A x @

X 와 Y는 주어지는 값.

a : 방호대상물 주변의 벽면 면적 (적은면적)

A : 방호공간의 벽 면적 합계 (큰면적)

@ - 할론 1301 : 1.25, 할론1211,2402 : 1.1





분사헤드

- 전역방출방식 : 10초이내

- 국소방출방식 : 10초이내

할론 2402를 방사하는 분사헤드는 무상으로 분무되는것으로 할 것



분사헤드의 방사압력

할론 2402 : 0.1MPa 이상

할론 1211 : 0.2MPa 이상

할론 1301 : 0.9MPa 이상
