소방시설의 구조원리 - 할로겐화합물 및 불활성기체 소화설비 요약정리

IG-541의 성분비

질소 52% 아르곤 40% 이산화탄소 8%

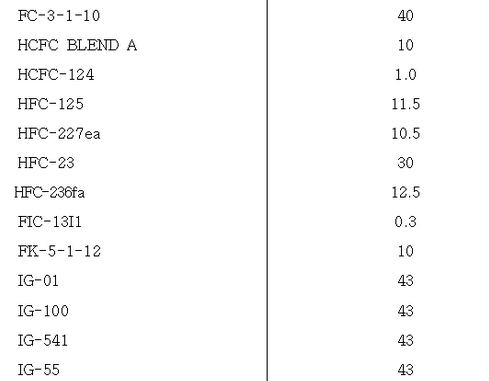

최대허용설계농도



저장상태

- 액체 : 할로겐화합물 소화약제

- 기체 : 불활성기체 소화약제





설치제외

- 제3류 위험물/제5류 위험물



설치환경 온도.

CO2,할론 : 40도씨 이하인 곳

할로겐,불활성기체 : 55도씨 이하인 곳



용기간의 간격 : 3cm 이상

저장용기와 집합관을 연결하는 연결배관에는 체크밸브를 설치할 것.





전역방출방식일 경우 소화약제 저장량

할로겐 화합물 소화약제

W = V/S x C/100-C

W : 소화약제의 무게

S : 소화약제의 선형상수 (k1 + k2)x t   k1,k2는 문제에 주어진다.

V : 체적

C : 설계 농도





수동식 기동장치

- 5kg 이하의 힘으로 기동할 수 있을 것



분사헤드

- 설치높이 : 바닥으로부터 0.2m이상 3.7m 이하

- 천장의 높이가 3.7m 초과시 추가로 다른열에 분사헤드 설치

- 분사헤드의 오리피스면적 : 배관 구경면적의 70%을 초과하면 안된다.





자동폐쇄장치 설치기준

- 환기장치를 설치한 것은 할로겐화합물 및 불활성기체소화약제가 방사되기 전에 해당 환기장치가 정지할 수 있도록 할 것

- 개구부가 있거나 천장으로부터 1m 이상의 아래 부분 또는 바닥으로부터 해당층의 높이의 3분의 2 이내의 부분에 통기구가 있어 할로겐화합물 및 불활성기체소화약제의 유출에 따라 소화효과를 감소시킬 우려가 있는 것은 할로겐화합물 및 불활성기체소화약제가 방사되기 전에 당해 개구부 및 통기구를 폐쇄할 수 있도록 할 것

- 자동폐쇄장치는 방호구역 또는 방호대상물이 있는 구획의 밖에서 복구 할 수 있는 구조로 하고, 그 위치를 표시하는 표지를 할 것
